Multiplexage et bus CAN : pourquoi une simple ampoule grillée peut-elle mettre votre voiture en mode dégradé ?

Le voyant moteur s’allume, un message sibyllin s’affiche sur le tableau de bord, et votre voiture, pourtant en parfait état mécanique apparent, refuse de dépasser les 3000 tours/minute. Ce scénario, cauchemar de tout propriétaire de véhicule moderne, est souvent le premier contact avec la réalité fascinante et parfois frustrante du multiplexage. On pense immédiatement à une panne grave, on redoute une facture à quatre chiffres, et on se résigne à confier les clés au garage en se sentant démuni. La réponse habituelle est souvent un lapidaire : « c’est l’électronique, c’est compliqué ».

Pourtant, cette complexité n’est pas le fruit du hasard. Elle obéit à une logique implacable, celle du bus CAN (Controller Area Network), le système nerveux central de votre automobile. Imaginez que chaque élément — du moteur à l’ABS, en passant par les lève-vitres et l’autoradio — soit un organe. Le bus CAN est l’ensemble des nerfs qui leur permet de communiquer en permanence via un « dialogue des calculateurs ». Une information corrompue ou manquante, même venant d’un capteur anodin, peut être interprétée comme une menace potentielle, déclenchant une mise en sécurité : le fameux mode dégradé.

Mais si la véritable clé n’était pas de subir cette complexité, mais de la comprendre ? Cet article n’a pas pour but de vous transformer en mécanicien, mais en un enquêteur éclairé. En plongeant au cœur de la logique du réseau, nous allons démystifier les pannes électroniques les plus déconcertantes. Vous découvrirez que derrière chaque bug en apparence absurde se cache une cause racine souvent simple et identifiable. L’objectif est de vous donner les outils intellectuels et pratiques pour passer du statut de victime d’une technologie opaque à celui de pilote averti, capable de poser un pré-diagnostic et de dialoguer d’égal à égal avec un professionnel.

Pour ce faire, nous allons explorer une série de pannes réelles et exaspérantes, en décortiquant systématiquement le symptôme, la cause racine cachée dans le réseau, et les solutions concrètes pour reprendre le contrôle. Ce guide pratique vous montrera comment la connaissance devient votre meilleur outil.

Rongeurs et câblage : comment protéger vos faisceaux électriques des martres qui causent 3000 € de dégâts ?

Un matin, sans crier gare, votre tableau de bord se transforme en sapin de Noël. Le diagnostic du garage est sans appel : un faisceau électrique a été grignoté. Le coupable ? Souvent une martre ou une fouine, attirée par les matériaux d’origine végétale, comme l’amidon de maïs, utilisés dans l’isolation de certains câbles modernes. Ce n’est pas un incident isolé, mais un fléau qui représentait déjà plus de 64 millions d’euros de dégâts annuels en France dès 2014, un chiffre en constante augmentation. Initialement concentré dans l’est du pays, le phénomène s’est étendu à l’ensemble du territoire.

La panne qui en résulte est un exemple parfait de la logique de réseau. Un seul câble sectionné dans le faisceau du bus CAN, c’est une autoroute de l’information qui est coupée. Le calculateur moteur ne reçoit plus les données d’un capteur vital (pression d’huile, température…). Par mesure de précaution, il suppose le pire et active le mode dégradé pour protéger la mécanique. Le symptôme (perte de puissance) est totalement disproportionné par rapport à la cause (un simple câble rongé), mais il est parfaitement logique du point de vue de la machine.

La protection est donc essentielle, et plusieurs solutions existent pour éviter ces désagréments coûteux. La prévention passe par des mesures actives et passives :

• Protections physiques : L’utilisation de gaines en plastique dur ou de grillage métallique autour des câbles et durites les plus exposés est une première barrière efficace.
• Répulsifs olfactifs et sonores : Des sprays spécifiques ou des dispositifs à ultrasons (dont le coût varie de 20€ à 300€) peuvent dissuader les animaux. Pour les ultrasons, il est crucial de choisir un modèle à fréquences variables pour éviter que l’animal ne s’y habitue.
• Barrières électriques : Des systèmes plus avancés, fonctionnant sur le principe d’une clôture électrique à faible tension, créent une dissuasion radicale pour les cas les plus récurrents.
• Hygiène du compartiment moteur : Un nettoyage régulier permet d’éliminer les marques odorantes laissées par les rongeurs, qui attirent leurs congénères.

En fin de compte, la meilleure protection reste, lorsque c’est possible, de garer son véhicule dans un garage fermé, à l’abri de ces prédateurs nocturnes.

Compteur noir ou pixels morts : faut-il changer tout le bloc à 1000 € ou peut-on réparer la dalle ?

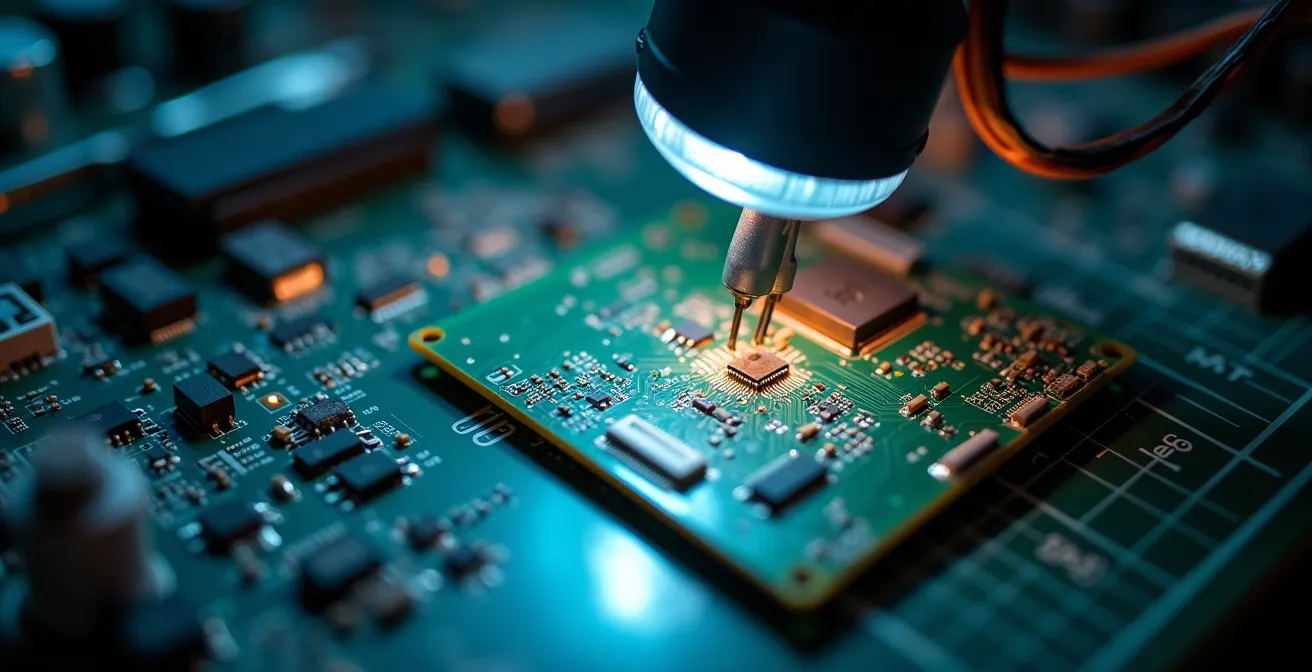

L’écran de votre compteur de vitesse devient noir, des lignes de pixels disparaissent, ou l’affichage de la jauge à essence devient illisible. Le premier réflexe du concessionnaire est souvent de proposer un remplacement complet du combiné d’instruments, une opération facturée entre 800 et 1500 €. Cette solution est non seulement coûteuse, mais elle peut aussi soulever des questions complexes liées au transfert du kilométrage du véhicule, une information légalement protégée et stockée dans le compteur lui-même.

Pourtant, dans la majorité des cas, la panne n’affecte pas l’ensemble du bloc. Il s’agit souvent d’un problème localisé : une nappe de connexion (le câble plat et souple) qui se décolle avec les vibrations et les variations de température, une soudure sèche sur un micro-composant, ou simplement l’écran LCD qui arrive en fin de vie. Ces pannes sont parfaitement réparables par un électronicien spécialisé, pour une fraction du coût d’un remplacement. Ce type d’intervention chirurgicale sur l’électronique permet de préserver le compteur d’origine et, par conséquent, son kilométrage certifié.

Ce paragraphe introduit un concept complexe. Pour bien le comprendre, il est utile de visualiser ses composants principaux. L’illustration ci-dessous décompose ce processus.

Comme le montre ce schéma, chaque étape joue un rôle crucial. Le flux de données est ainsi optimisé pour la performance.

Avant de prendre une décision, il est crucial de comparer les options disponibles. Le tableau suivant met en lumière les avantages et inconvénients de chaque approche.

Opter pour la réparation n’est pas seulement un choix économique, c’est aussi un acte écologique qui évite le gaspillage d’un composant électronique complexe pour une défaillance mineure. C’est la parfaite illustration d’un diagnostic fin qui s’attaque à la cause racine plutôt qu’au symptôme.

Radar de recul qui bippe en permanence : comment identifier le capteur fautif sans démonter tout le pare-chocs ?

Votre radar de recul se met à émettre un bip continu dès que vous enclenchez la marche arrière, même sans aucun obstacle. Ce dysfonctionnement est non seulement agaçant, mais il rend aussi le système d’aide au stationnement totalement inutile. La cause est presque toujours la même : l’un des capteurs est défaillant et envoie une information erronée au calculateur. La question est : lequel ? Plutôt que de payer un diagnostic en concession, il existe une méthode étonnamment simple et efficace pour l’identifier soi-même.

Chaque capteur ultrasonique fonctionnel émet un très léger cliquetis, inaudible pour l’oreille humaine dans un environnement bruyant, mais parfaitement détectable par le microphone d’un smartphone. En passant votre téléphone à quelques centimètres de chaque capteur (moteur allumé, marche arrière enclenchée), vous pourrez « écouter » leur fonctionnement. Celui qui reste parfaitement silencieux est le coupable. Cette technique simple permet de commander la bonne pièce et de ne remplacer que le nécessaire, souvent en déclipsant simplement le capteur par l’arrière du pare-chocs.

Il faut cependant noter que des facteurs externes peuvent créer des fausses alertes. Les fortes pluies, le givre ou même une couche épaisse de saleté peuvent temporairement perturber les capteurs ultrasoniques en créant une surface réfléchissante. Ces dysfonctionnements disparaissent généralement après séchage ou nettoyage, ce qui permet de distinguer une perturbation passagère d’une panne matérielle avérée.

Cette approche illustre parfaitement comment une compréhension du principe de fonctionnement (l’émission d’ultrasons) permet de développer une technique de diagnostic astucieuse, transformant un problème opaque en une solution simple.

Clé non reconnue : que faire quand l’anti-démarrage bloque votre voiture sur un parking de supermarché ?

Vous insérez la clé ou appuyez sur le bouton « Start », et rien. Un message « Clé non reconnue » ou un voyant en forme de clé clignote au tableau de bord. Votre voiture est bloquée par son propre système de sécurité : l’anti-démarrage. Ce système fonctionne grâce à un dialogue radiofréquence entre un transpondeur (une petite puce passive) logé dans votre clé et une antenne réceptrice située autour du contacteur ou dans l’habitacle. Si ce dialogue n’a pas lieu ou est incorrect, le calculateur moteur (ECU) refuse de lancer le démarrage.

Les causes peuvent être multiples : la pile de la clé est faible, une interférence électromagnétique puissante (près d’antennes relais, par exemple), ou plus rarement, une défaillance du transpondeur. Avant d’appeler une dépanneuse, il existe une procédure d’urgence que tous les constructeurs ont prévue. Les systèmes de démarrage sans clé (« keyless ») disposent d’une zone de secours pour la lecture de la clé en mode passif, utilisant la technologie NFC (Near Field Communication) qui ne nécessite pas de pile.

Cette zone est souvent cachée et son emplacement est indiqué dans le manuel du véhicule. Elle se trouve généralement dans le porte-gobelet, au fond de l’accoudoir central, ou sur la colonne de direction, marquée d’un pictogramme de clé. Il suffit de plaquer la clé sur cette zone tout en appuyant sur le bouton de démarrage pour forcer la reconnaissance et démarrer le véhicule.

Le simple fait de connaître cette astuce peut vous sauver d’une situation très stressante. Si cette méthode fonctionne, cela indique quasi-certainement que la pile de votre télécommande est à remplacer. Si même cette procédure échoue, le problème est alors plus profond et peut venir de l’antenne réceptrice du véhicule ou du transpondeur lui-même, nécessitant une intervention spécialisée.

Cela démontre encore une fois que la connaissance des systèmes et de leurs procédures de secours prévues par les ingénieurs est la meilleure arme contre la panique face à une panne électronique.

Mise à jour GPS impossible : votre système multimédia est-il devenu obsolète après seulement 5 ans ?

Le système de navigation intégré, autrefois un luxe, est devenu un équipement standard. Cependant, après quelques années, vous constatez que les nouvelles routes n’apparaissent pas et que les mises à jour cartographiques sont soit impossibles à obtenir, soit proposées à des prix prohibitifs. En effet, une mise à jour de la cartographie en concession coûte en moyenne 80€ en France, et les constructeurs cessent souvent de supporter les systèmes les plus anciens après 5 à 7 ans. Votre système multimédia de pointe est-il condamné à l’obsolescence ?

Pas nécessairement. La fin du support logiciel par le constructeur ne signifie pas la mort de votre écran. Il existe aujourd’hui des solutions alternatives très efficaces pour moderniser un système d’infodivertissement vieillissant. Plutôt que de remplacer l’unité centrale, ce qui est extrêmement coûteux et complexe, on peut lui adjoindre des modules qui agissent comme une passerelle vers la modernité.

La solution la plus populaire est l’installation d’un boîtier externe CarPlay / Android Auto. Ce boîtier s’intercale entre l’écran d’origine et le système de la voiture. Il permet d’afficher l’interface de votre smartphone directement sur l’écran du véhicule, vous donnant accès à des applications de navigation toujours à jour comme Waze ou Google Maps, ainsi qu’à votre musique et vos podcasts, tout en conservant les commandes au volant d’origine.

Voici un comparatif des différentes options pour contourner un GPS intégré devenu obsolète.

Choisir d’installer un boîtier CarPlay ou Android Auto est une approche durable qui découple la durée de vie de votre voiture de celle, beaucoup plus courte, de son logiciel de navigation. C’est une mise à niveau intelligente qui préserve la valeur et la fonctionnalité de l’habitacle.

Codes P0xxx : comment traduire le jargon technique de votre lecteur OBD sans être mécanicien ?

Vous avez franchi le pas et acheté un lecteur OBD2. Vous le branchez, il scanne le véhicule et affiche un code, par exemple « P0420 ». Sans traduction, cette information est inutile. Ces codes, appelés DTC (Diagnostic Trouble Codes), sont un langage standardisé. Comprendre leur structure est la première étape pour décrypter le message de votre voiture. Un code commence par une lettre : P (Powertrain/Groupe motopropulseur), B (Body/Carrosserie), C (Chassis) ou U (Network/Réseau). Les codes « P0 » sont génériques et communs à tous les constructeurs, tandis que les « P1 » sont spécifiques à une marque.

Le véritable pouvoir d’un lecteur OBD n’est pas de lire le code, mais de vous orienter vers la cause probable. De nombreuses applications mobiles et sites web permettent de traduire instantanément ces codes. Plus important encore, connaître les codes les plus fréquents vous donne une vision claire des problèmes récurrents et de leur gravité potentielle. Par exemple, un P0420 indique un problème de catalyseur potentiellement coûteux, tandis qu’un P0442 peut simplement signifier que votre bouchon de réservoir est mal serré.

Voici un mini-dictionnaire de quelques codes « P0 » courants et leur signification concrète :

• P0420 – Efficacité du système catalytique inférieure au seuil : C’est le code redouté qui annonce souvent un catalyseur à remplacer (800-1500€), un problème qui peut entraîner un échec au contrôle technique.
• P0171 – Mélange système trop pauvre : Le moteur reçoit trop d’air ou pas assez de carburant. La cause est souvent une fuite d’air (durite percée) ou un capteur défaillant (débitmètre).
• P0300 – Ratés d’allumage aléatoires/multiples détectés : Le problème vient du système d’allumage. Il faut vérifier les bougies et les bobines, une réparation relativement accessible.
• P0401 – Débit de recirculation des gaz d’échappement (EGR) insuffisant : Très courant sur les diesels, ce code signale une vanne EGR encrassée qui a besoin d’un nettoyage ou d’un remplacement.

Cependant, une mise en garde est essentielle. Comme le souligne un expert en diagnostic automobile dans le « Guide diagnostic bus CAN » :

Effacer un code défaut sans réparer la cause est la pire des idées, notamment avant le contrôle technique en France où les calculateurs gardent une mémoire des défauts récents

– Expert diagnostic automobile, Guide diagnostic bus CAN

Effacer le code ne fait que masquer le symptôme. Le calculateur le redéclenchera dès que la condition d’erreur sera de nouveau remplie. La seule approche valable est de lire le code, de comprendre ce qu’il signifie, d’enquêter sur la cause, et de réparer avant d’effacer.

Cette démarche vous transforme d’un simple conducteur en un interlocuteur averti, capable de comprendre la santé de son véhicule.

Valise diagnostic : pourquoi une révision sans mise à jour logicielle est incomplète sur une voiture moderne ?

Vous déposez votre voiture pour une révision standard : vidange, filtres, contrôle des niveaux. Vous la récupérez, mais vous ne savez pas qu’une étape cruciale a peut-être été omise : la mise à jour des calculateurs. Sur un véhicule moderne, le logiciel est tout aussi important que l’huile moteur. Les constructeurs publient en permanence des correctifs pour des bugs, des optimisations de gestion moteur ou des améliorations de compatibilité entre les différents modules électroniques.

Ces mises à jour sont souvent déployées via des « campagnes de rappel silencieuses » lors des passages en concession. Un garagiste indépendant, même s’il est très compétent mécaniquement, n’a généralement pas accès à ces firmwares propriétaires. Omettre cette étape, c’est comme utiliser un smartphone sans jamais installer les mises à jour de sécurité et de performance : le système devient plus vulnérable aux bugs et moins efficace.

Le Boîtier de Servitude Intelligent (BSI), qui est le chef d’orchestre du réseau CAN, est particulièrement concerné. Une étude de cas sur le diagnostic réseau met en évidence que sans les dernières mises à jour, des problèmes de communication peuvent apparaître. Par exemple, un réveil intempestif du réseau CAN peut se produire, déchargeant la batterie en quelques jours sans raison apparente. Le véhicule peut aussi passer en mode dégradé de manière inexpliquée, simplement parce qu’un dialogue entre deux calculateurs n’est plus conforme aux dernières spécifications du constructeur. Le diagnostic via la valise nécessite une communication réseau parfaitement fonctionnelle, et un logiciel obsolète peut corrompre ce dialogue.

Lors de votre prochaine révision, il est donc pertinent de poser la question : « La prestation inclut-elle une vérification et une application des dernières mises à jour logicielles recommandées par le constructeur ? ». Cette question simple différencie une simple maintenance d’un entretien complet et préventif de l’écosystème électronique de votre voiture.

Considérer le logiciel comme une pièce d’usure qui nécessite un entretien régulier est un changement de paradigme indispensable pour maintenir la fiabilité d’une voiture du 21e siècle.

Valise de diagnostic OBD2 : peut-on vraiment économiser 80 € de passage au garage en l’achetant soi-même ?

Face au coût d’un passage à la « valise » en concession, souvent facturé entre 80 et 120 €, l’idée d’acheter son propre outil de diagnostic est séduisante. Avec des lecteurs OBD2 disponibles dès 20 €, la promesse d’autonomie et d’économies est forte. Mais est-ce si simple ? La réalité est qu’il existe un monde entre un lecteur basique et une véritable valise de diagnostic professionnelle. Le choix de l’outil doit être aligné avec vos attentes et vos compétences.

Un lecteur d’entrée de gamme vous donnera accès aux codes défauts moteur génériques (les fameux « P0 »). C’est un excellent point de départ pour identifier un problème simple comme un raté d’allumage. Cependant, il sera aveugle à tout le reste : il ne pourra pas communiquer avec les calculateurs d’ABS, d’airbag, de climatisation ou, plus important, avec le BSI. Pour cela, il faut monter en gamme vers des interfaces avancées ou des valises « clone » qui répliquent les logiciels constructeurs, mais dont l’utilisation est plus complexe et souvent limitée à une seule marque.

L’économie est-elle donc réelle ? Absolument, à condition de bien comprendre ce que l’on achète. Il est estimé que seulement deux diagnostics évités suffisent pour rentabiliser un bon boîtier OBD à 100 €. L’intérêt n’est pas de remplacer le mécanicien, mais d’arriver au garage avec une information précise. Au lieu de dire « ma voiture broute », vous pouvez dire « j’ai un code P0301, raté d’allumage sur le cylindre 1 ». Le diagnostic est orienté, le temps d’intervention réduit, et la facture allégée.

Le tableau suivant résume les capacités et limites des différentes catégories d’outils de diagnostic.

L’investissement dans un outil de diagnostic n’est pas une dépense, mais un investissement dans la connaissance de votre véhicule. Pour passer de la théorie à la pratique, l’étape suivante consiste à évaluer précisément vos besoins pour choisir l’outil adapté à votre voiture et à votre niveau de compétence technique.
